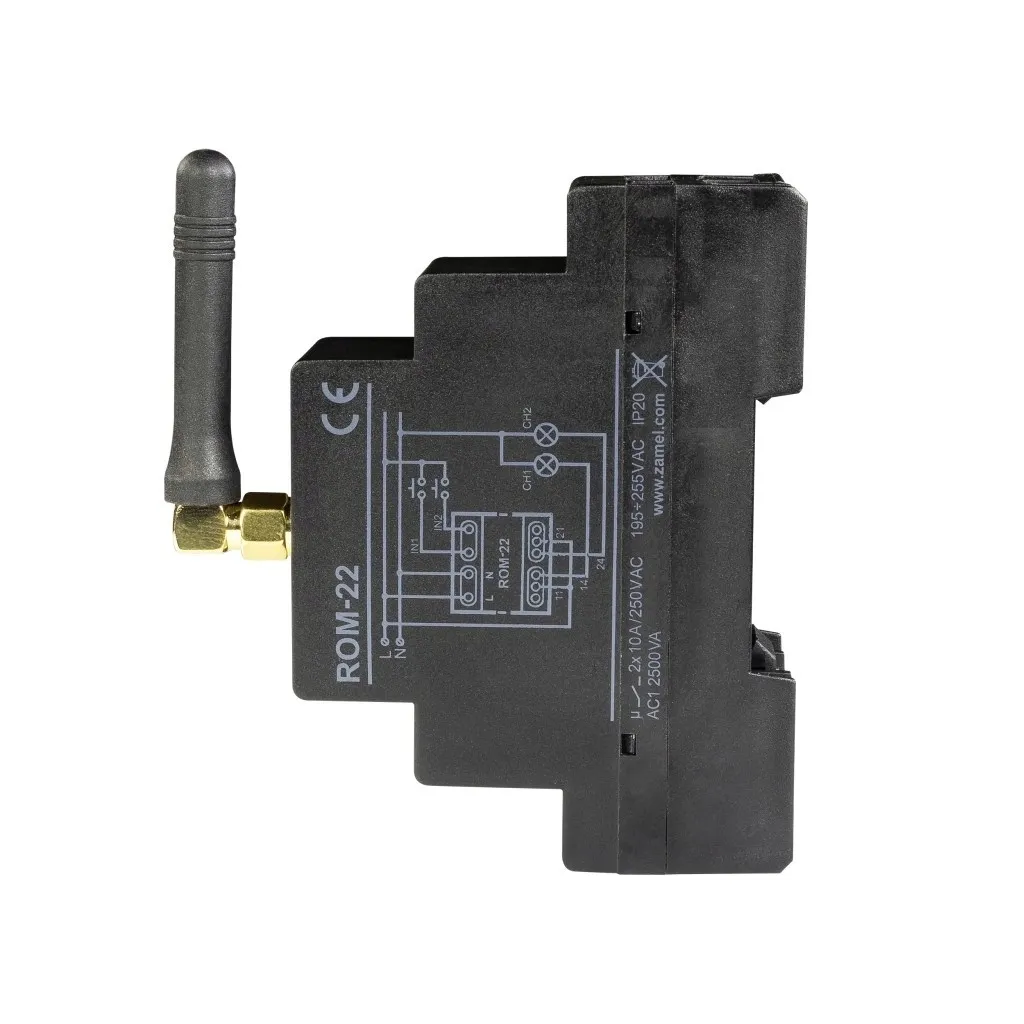

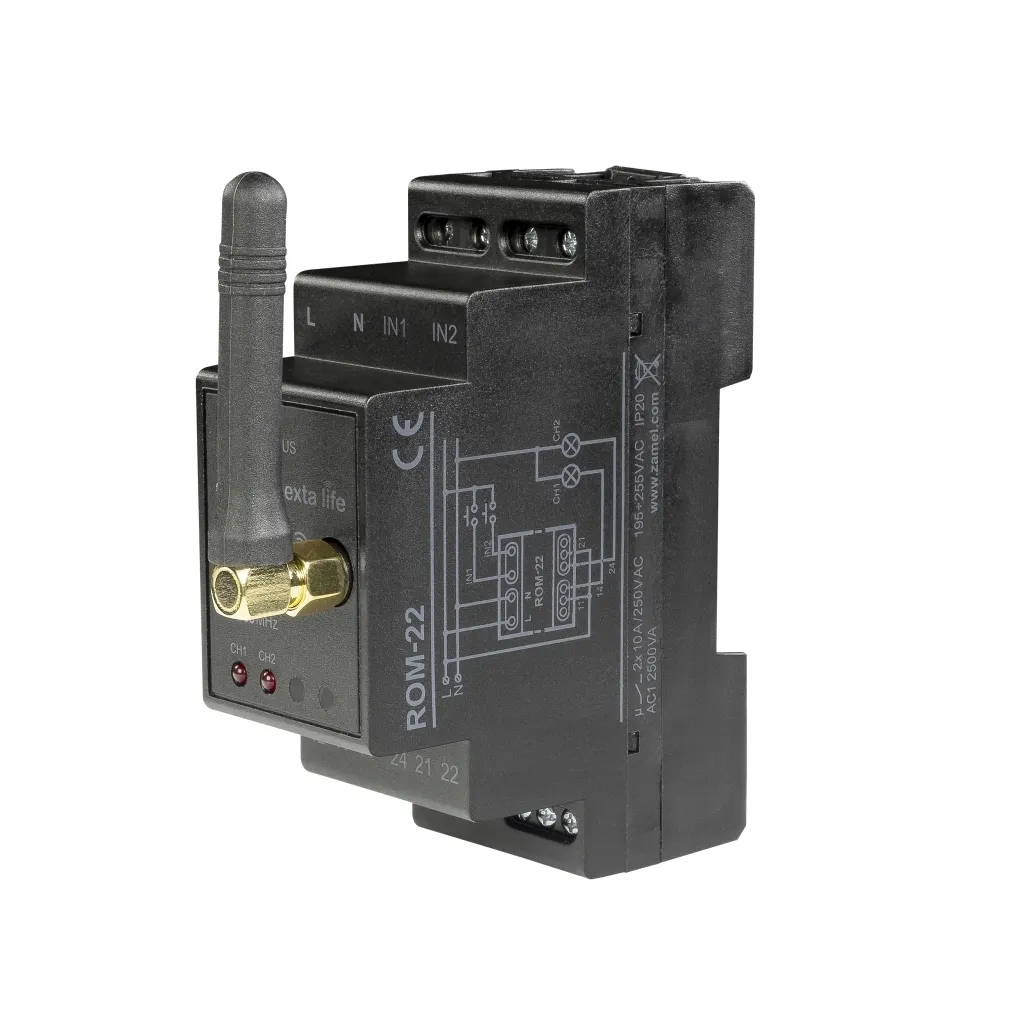

Radiowy Odbiornik Modułowy

ZAMEL ROM-22

• Radiowy odbiornik modułowy ROM-22 to element końcowy systemu EXTA LIFE, który umożliwia niezależne sterowanie dwoma dowolnymi urządzeniami / obwodami.

• Wyjścia stanowią dwa przekaźniki ze stykami przełącznymi (NO/NC) o maksymalnej obciążalności 10A.

• Daje to możliwość sterowania obwodami niskonapięciowymi (na przykład 12/24 V AC/ DC) oraz wysokonapięciowymi (230 V AC).

• Odbiornik sprawdza się także przy zdalnym wyzwalaniu innych urządzeń.

• Z powodzeniem można go wykorzystać przy podawaniu sygnałów sterujących.

• ROM-22 nadaje się także do sterowania elektrozaworami w systemach ogrzewania.

• Komunikacja dwukierunkowa pomiędzy odbiornikiem a kontrolerem sprawia, iż aktualny stan każdego kanału odbiornika jest wskazywany w aplikacji mobilnej.

• Dzięki komunikacji dwukierunkowej możliwa jest także zmiana wybranych parametrów odbiornika oraz zdalne dopisywanie nadajników (bez dostępu do odbiornika).

• Algorytm kodowania ramek zapewnia bezpieczeństwo sterowania.

• Odbiornik poza kontrolerem może być równolegle sterowany z poziomu nadajników systemu EXTA LIFE.

• Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc.

• Konfigurowalne wejścia przewodowe zwiększają funkcjonalność sterowania.

• Odbiornik posiada zaimplementowaną funkcję zdalnej aktualizacji oprogramowania z poziomu kontrolera.

• Urządzenie przeznaczone jest do montażu w szafach rozdzielczych na szynie TH35 (DIN). Odkręcana antena umożliwia dołączenie anteny zewnętrznej.

Cechy funkcjonalne produktu

• Współpracuje z nadajnikami EXTA LIFE oraz kontrolerem EFC-01
• 2 kanały wyjściowe (2 x styki przełączne beznapięciowe NO/NC)
• 2 programowalne wejścia zewnętrzne,
• 2 tryby pracy przy współpracy z kontrolerem (załącz/wyłącz, czasowy),
• Możliwość zdalnej aktualizacji oprogramowania.
• Znamionowe napięcie zasilania 230 V AC,
• Transmisja dwukierunkowa – wskazanie aktualnego stanu każdego wyjścia w aplikacji
• Możliwość podłączenia łączników monostabilnych lub bistabilnych,
• Czas programowany niezależnie dla nadajników radiowych, wejść zewnętrznych i kontrolera,
• Kompatybilny z kontrolerem oraz nadajnikami systemu EXTA LIFE,
• Programowalny stan wyjść po zaniku napięcia zasilającego,
• 4 tryby pracy przy współpracy z nadajnikami (załącz/wyłącz, bistabilny, monostabilny, czasowy),
• Czasy przypisywane niezależnie dla każdego z wyjść,

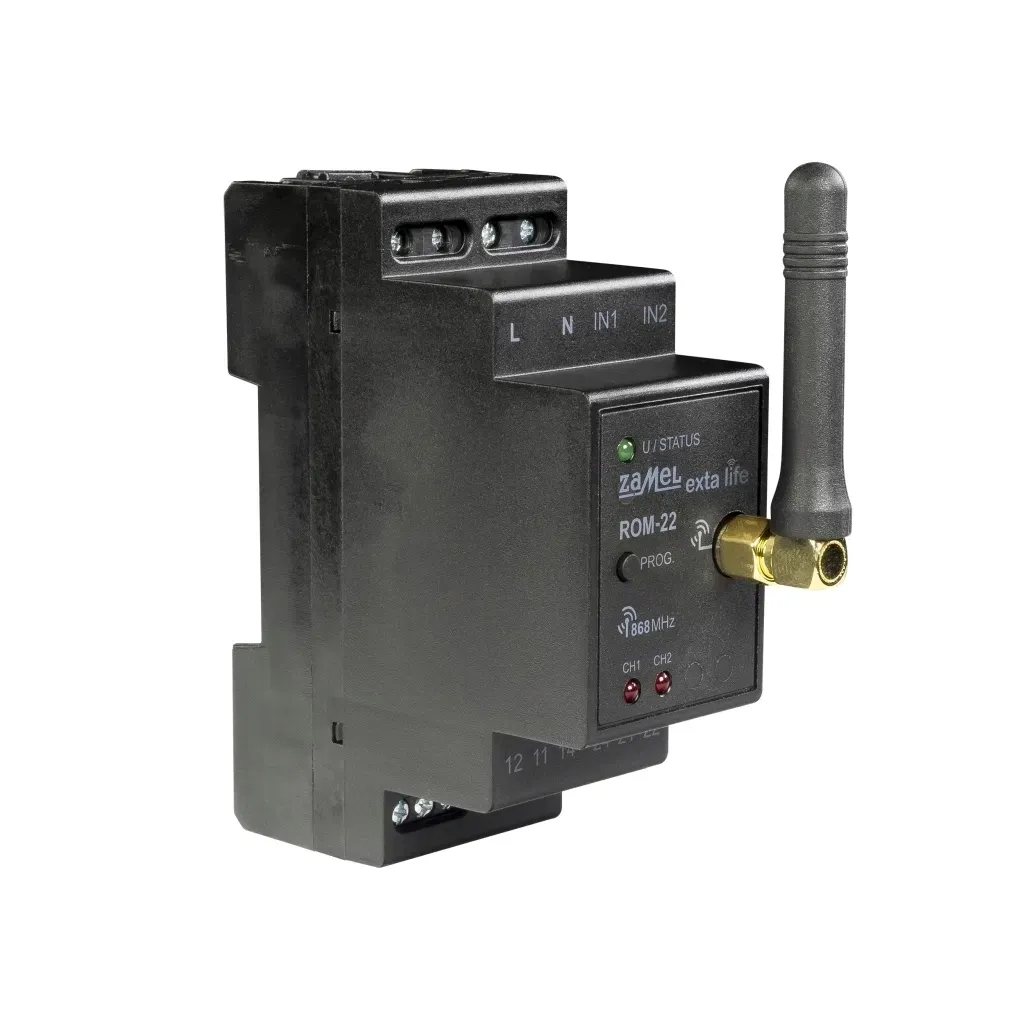

Opis produktu

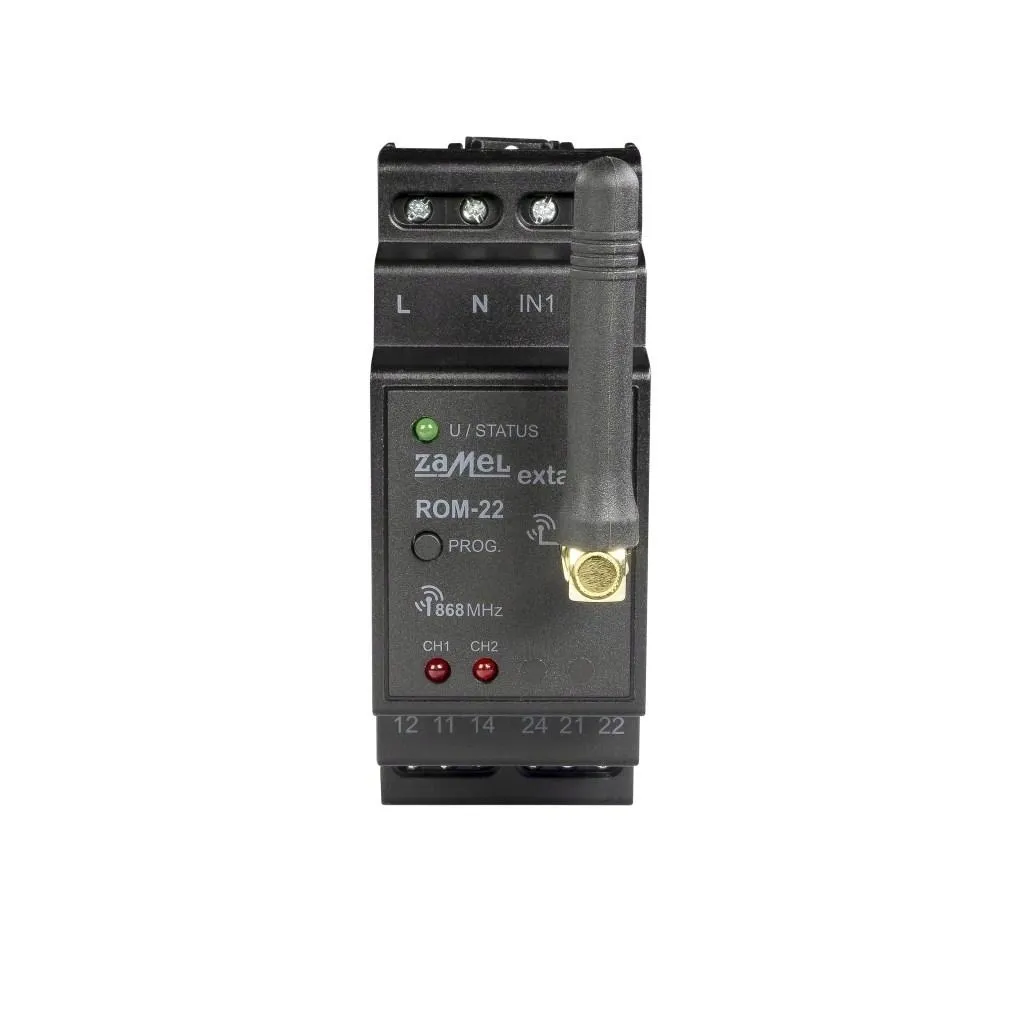

1. Zaciski zasilające
2. Zaciski wejściowe do sterowania przewodowego (domyślnie współpraca z łącznikami monostabilnymi)
3. Sygnalizacja nadawania / odbierania / status podczas operacji programowania
4. Przycisk PROG – programowanie
5. Diody sygnalizujące aktualnie wybrany kanał podczas operacji programowania / stan kanału podczas normalnej pracy
6. Zaciski wyjściowe (kanał 1)
7. Zaciski wyjściowe (kanał 2)
8. Gniazdo anteny

Tryby pracy

Tryb Załącz / Wyłącz

• W trybie załącz / wyłącz do sterowania kanałem odbiornika wykorzystuje się zawsze dwa przyciski nadajnika. Jeden z przycisków zawsze realizuje funkcję „włącz” a drugi zawsze funkcję „wyłącz”.

UWAGA! Tryb ten zalecany jest do sterowania większą liczbą kanałów (odbiorników) z poziomu jednego nadajnika.

Tryb bistabilny

• W trybie bistabilnym do sterowania kanałem odbiornika wykorzystuje się tylko jeden przycisk nadajnika. Ten sam przycisk realizuje funkcję „włącz” i „wyłącz”. Sterowanie wyjściem realizowane jest jako cykliczna zmiana jego stanu przy kolejnych naciśnięciach przycisku nadajnika. Tryb bistabilny umożliwia niezależne sterowanie większą liczbą odbiorników z poziomu jednego nadajnika. Przykładowo wykorzystując pilota 4-kanałowego P-457/4 możliwe jest niezależne wysterowanie 4 obwodów (kanałów)

UWAGA! Tryb bistabilny nie jest zalecany do jednoczesnego sterowania więcej niż jednym odbiornikiem (kanałem)

Tryb monostabilny

• W trybie monostabilnym do sterowania kanałem odbiornika wykorzystuje się tylko jeden przycisk nadajnika. Wyjście odbiornika jest załączone tak długo jak długo wciśnięty jest przycisk nadajnika.

Tryb czasowy

• W trybie czasowym do sterowania danym kanałem odbiornika wykorzystuje się tylko jeden przycisk nadajnika. Wyjście odbiornika jest włączane po naciśnięciu przycisku nadajnika i wyłącza się automatycznie po zaprogramowanym czasie. Naciśnięcie przycisku nadajnika w trakcie odmierzania czasu skutkuje wcześniejszym wyłączeniem wyjścia odbiornika (układ bez retrygowania czasu). Czas załączenia programuje się w zakresie od 1 s do 18 h. W przypadku odbiornika ROM22 można ustawić niezależny czas dla każdego przycisku wpisanego w trybie czasowym, dla każdego z wejść lokalnych oraz dla sterowania z poziomu aplikacji.

Tryb załącz

• Tryb dostępny jest tylko z poziomu łączników instalacyjnych podłączonych do wejść IN1/IN2. W trybie tym możliwe jest tylko włączenie danego kanału odbiornika (wyjścia).

Tryb załącz

• Tryb dostępny jest tylko z poziomu łączników instalacyjnych podłączonych do wejść IN1/IN2. W trybie tym możliwe jest tylko wyłączenie danego kanału odbiornika (wyjścia).

Dane techniczne:

• Znamionowe napięcie zasilania: 230V AC
• Ilość kanałów: 2
• Transmisja: radiowa pasmo ISM 868,50 MHz
• Sposób transmisji: dwukierunkowa – 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 350 m w terenie otwartym
• Sygnalizacja optyczna transmisji radiowej: dioda LED
• Temperaturowy zakres pracy: -10 55 °C
• Mocowanie obudowy: szyna TH-35 (wg PN-EN 60715)
• Stopień ochrony obudowy: IP20
• Klasa ochronności: II
• Wymiary: 90 x 35 x 66 mm
• Waga: 0,125 kg
