Dzięki sterownikom easyE4 z serii MoellerTM, zadania sterujące mogą być realizowane szybko i wydajnie, czy to w przemyśle, produkcji specjalistycznej, czy też w budownictwie. Dostępnych jest do 11 modułów rozszerzeń We/Wy oraz szeroki zakres napięć. Nowe urządzenia easyE4 są nie tylko łatwe w obsłudze, ale także oferują proste i elastyczne programowanie. Oprogramowanie easySoft jest intuicyjne i dostarcza aż cztery różne języki programowania. Dzięki dodaniu innych funkcji, takich jak wbudowany Web Server i interfejs Ethernet, easyE4 staje się silnym sterownikiem, który można integrować również z architekturą systemu IIoT.

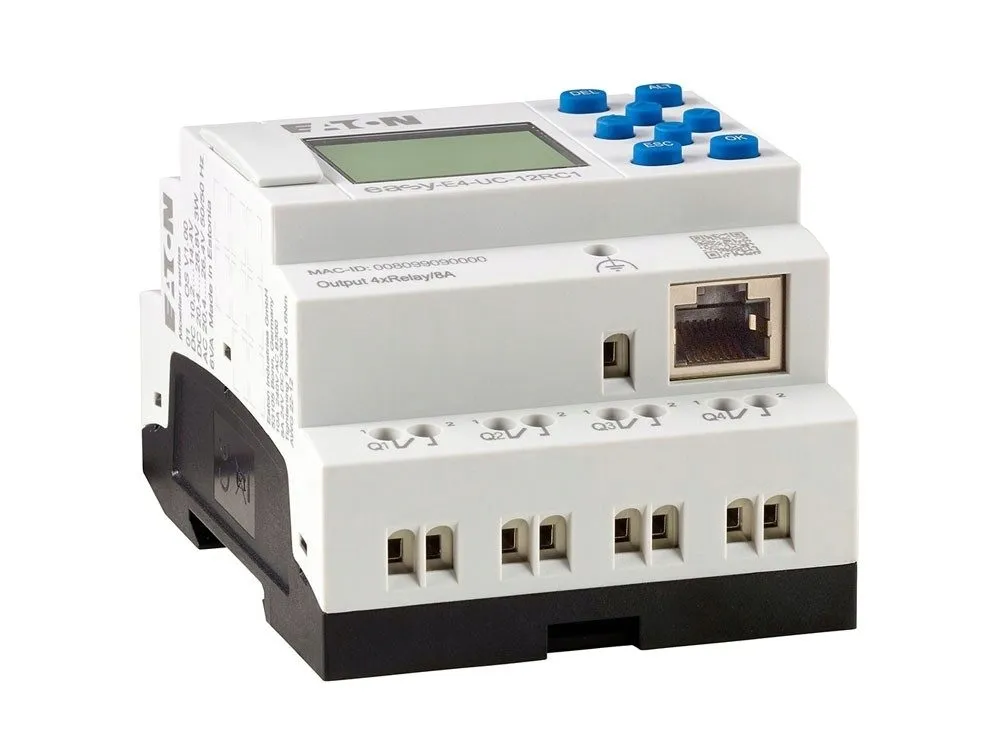

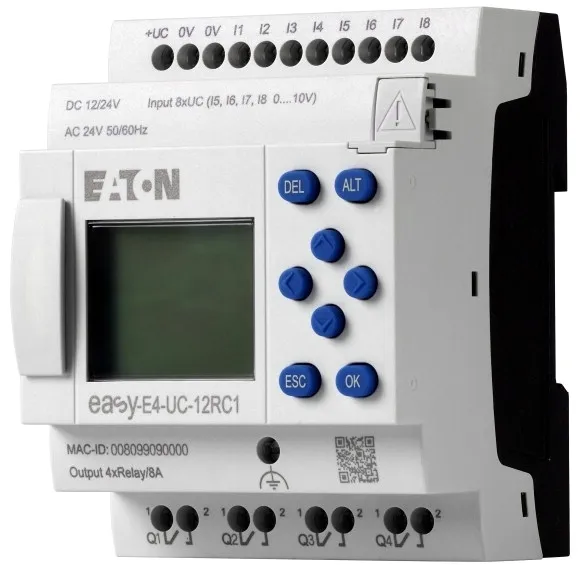

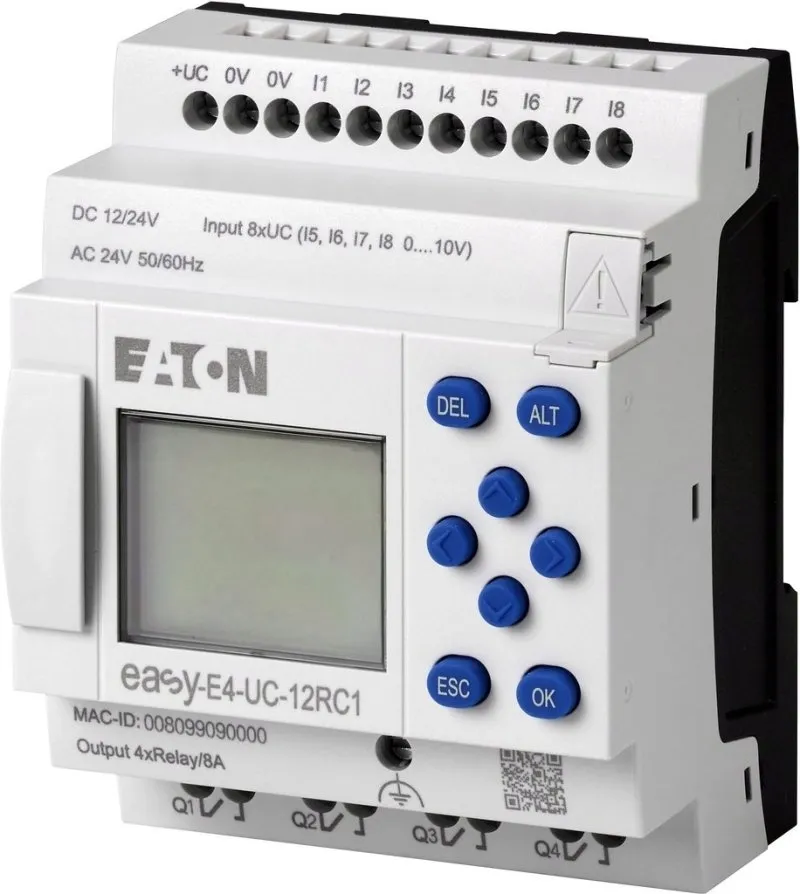

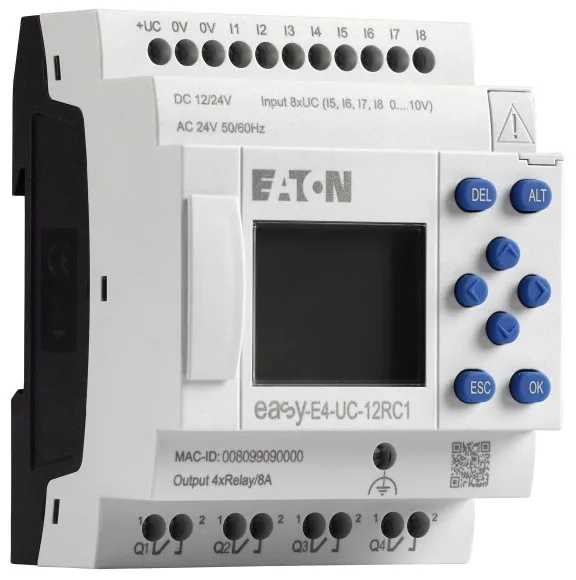

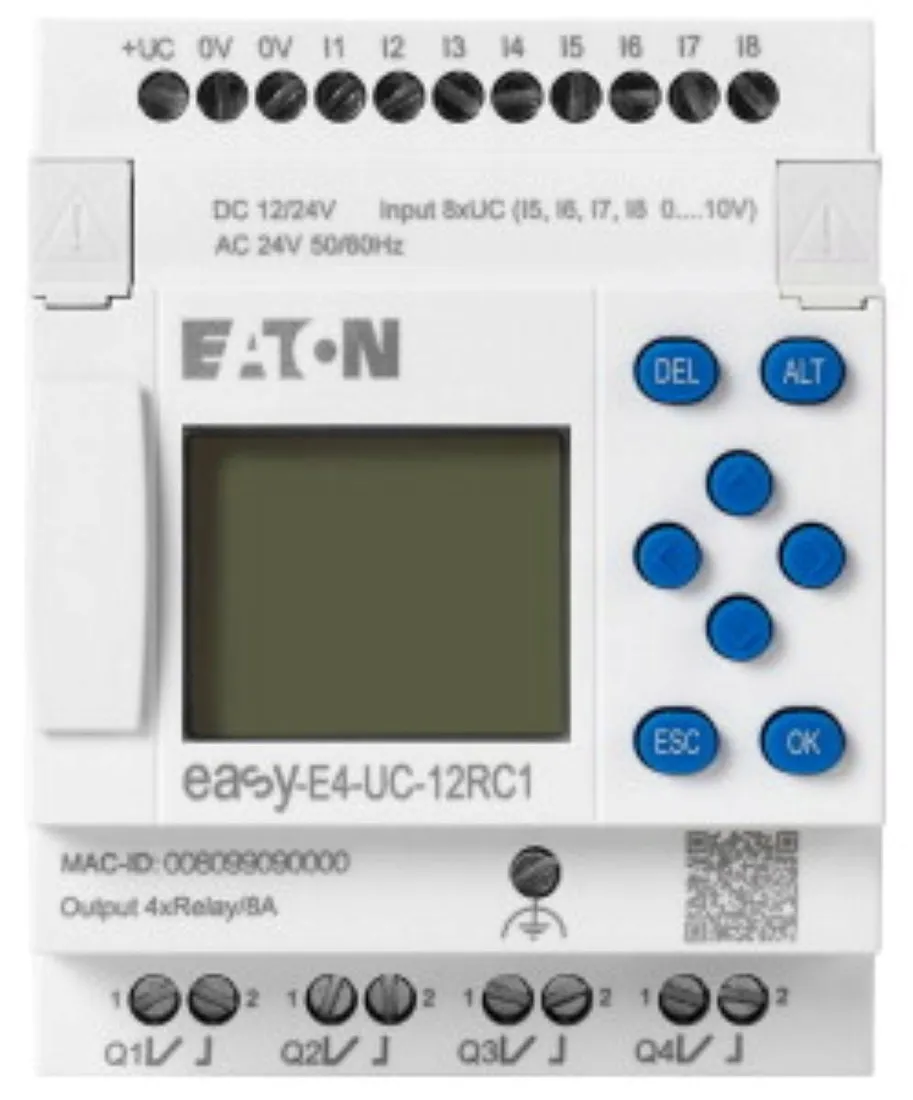

EASY-E4-UC-12RC1 przekaźnik programowalny 12-24VDC

• Szerokość: 72 mm
• Szerokość [mm]: 72 mm
• Wysokość: 90 mm
• Wysokość [mm]: 90 mm
• Głębokość: 58 mm
• Głębokość [mm]: 58 mm
• Stopień ochrony (IP): IP20
• Rozszerzalny: Tak
• Prąd przełączania [A]: 8 A
• Z wyłącznikiem czasowym: Tak
• Z wyświetlaczem: Tak
• Do układów bezpieczeństwa: Nie
• Liczba wejść cyfrowych: 8
• Liczba wyjść cyfrowych: 4
• Liczba wyjść analogowych: 0
• Rodzaj napięcia zasilającego: AC/DC
• Obsługa protokołu LON: Nie
• Liczba złączy sprzętowych Industrial Ethernet: 1
• Liczba złączy sprzętowych RS-232: 0
• Liczba złączy sprzętowych RS-422: 0
• Liczba złączy sprzętowych RS-485: 0
• Liczba złączy sprzętowych szeregowych TTY: 0
• Liczba złączy sprzętowych USB: 0
• Liczba złączy sprzętowych równoległych: 0
• Z interfejsem optycznym: Nie
• Obsługa protokołu TCP/IP: Tak
• Obsługa protokołu ASI: Nie
• Obsługa protokołu PROFIBUS: Nie
• Obsługa protokołu CAN: Nie
• Obsługa protokołu INTERBUS: Nie
• Obsługa protokołu KNX: Nie
• Obsługa protokołu MODBUS: Tak
• Obsługa protokołu Data-Highway: Nie
• Obsługa protokołu DeviceNet: Nie
• Obsługa protokołu SUCONET: Nie
• Obsługa innych protokołów: Nie
• Redundancja: Nie
• Z wyjściem przekaźnikowym: Tak
• Możliwość montażu na szynie: Tak
• Kategoria ochrony przeciwwybuchowej dla gazów: Brak
• Kategoria ochrony przeciwwybuchowej dla pyłów: Brak
• Wyposażenie eksploatacyjne (Ex ia): Nie
• Wyposażenie eksploatacyjne (Ex ib): Nie
• Obsługa protokołu SERCOS: Nie
• Obsługa protokołu INTERBUS-Safety: Nie
• Liczba złączy sprzętowych PROFINET: 0
• Liczba interfejsów sprzętowych bezprzewodowych: 0
• Możliwy montaż panelowy: Tak
• Montaż ścienny / montaż bezpośredni: Tak
• Moduł dodatkowy: Nie
• Standard komunikacji bezprzewodowej Bluetooth: Nie
• Standard komunikacji bezprzewodowej WLAN 802.11: Nie
• Moduł Podstawowy: Tak
• IO link master: Nie
• Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1: Brak
• Obsługa protokołu AS-Interface Safety at Work: Nie
• Obsługa protokołu DeviceNet Safety: Nie
• Obsługa protokołu EtherNet/IP: Nie
• Obsługa protokołu Foundation Fieldbus: Nie
• Obsługa protokołu PROFINET CBA: Nie
• Obsługa protokołu PROFINET IO: Nie
• Obsługa protokołu PROFIsafe: Nie
• Obsługa protokołu SafetyBUS p: Nie
• Napięcie zasilające dla DC [V]: 10.2 V
• Standard komunikacji bezprzewodowej GPRS: Nie
• Standard komunikacji bezprzewodowej GSM: Nie
• Standard komunikacji bezprzewodowej UMTS: Nie
• Poziom bezpieczeństwa SIL zgodnie z IEC 61508: Brak
• Kategoria bezpieczeństwa według EN 954-1: Brak
• Napięcie zasilające dla AC 60 Hz [V]: 85 V
• Napięcie zasilające dla AC 50 Hz [V]: 85 V
• Liczba złączy sprzętowych innych: 0
• Liczba wejść analogowych: 0
• Producent: EATON ELECTRIC
• Marka: EATON ELECTRIC
• Kod produktu: 1495893
• EAN: 4015081939480

Zastosowanie uniwersalne: Wersje DC, UC i AC

Maksimum możliwości: Do 11 modułów rozszerzeń na jednostkę podstawową

Różne opcje wizualizacji i komunikacji: Wbudowany Web Server

Główne cechy

• Szeroki zakres napięć (DC, AC, UC)
• Do 11 modułów rozszerzeń na jednostkę podstawową
• 4 języki programowania (LD, FBD, ST, EDP) dostępne w oprogramowaniu easySoft
• Różne opcje wyświetlania i wizualizacji
• Funkcja obsługi przerwań
• Wbudowany Web Server
• Obsługa sygnału radiowego DCF77

Większa elastyczność przy mniejszej ilości komponentów

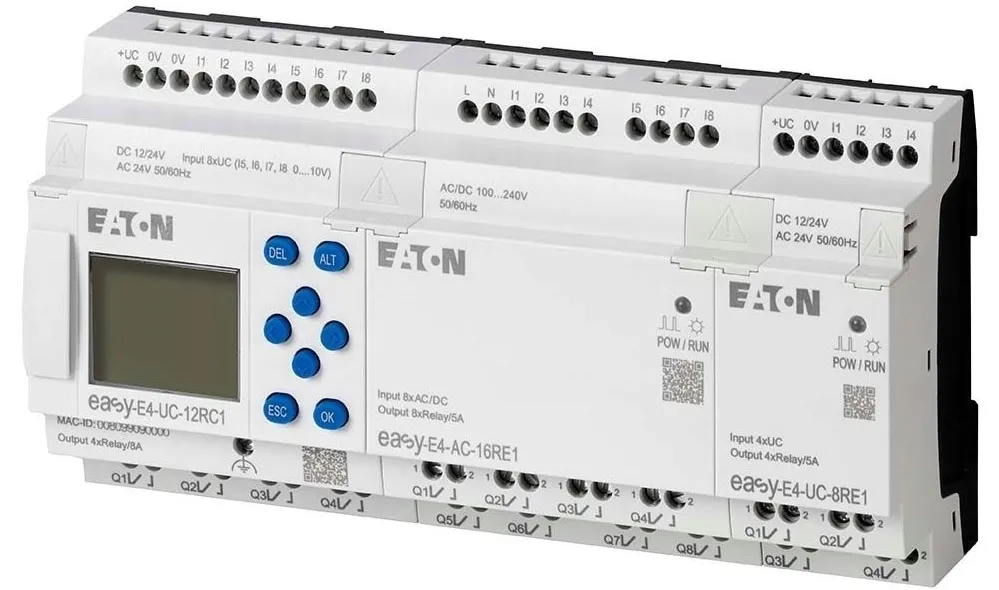

Jednostki podstawowe sterowników easyE4 oraz moduły rozszerzeń wejść/wyjść są dostępne z napięciem stałym (DC), zmiennym (AC) i uniwersalnym (UC - 12/24V AC/DC), co sprawia, że urządzenia te są idealne do stosowania w konstruowaniu maszyn lub aplikacjach budynkowych. Za pomocą maks. 11 modułów rozszerzeń można rozbudować jednostki podstawowe do maks. 188 wejść/wyjść. Wszystkie rozszerzenia mogą być mieszane i łączone w zależności od potrzeb. Dzięki przemyślanej technologii wtyczek moduły rozszerzeń można szybko podłączyć lub wymienić.

Programowanie dostosowane do indywidualnych potrzeb

Przyjazne dla użytkownika oprogramowanie easySoft, służące do programowania urządzeń easyE4, oferuje szybkie i łatwe wprowadzenie do programowania. Schematy połączeń można tworzyć i dostosowywać na komputerze lub bezpośrednio na ekranie jednostki podstawowej. Dostępne są w tym celu 4 różne języki programowania PLC: język drabinkowy LD, język strukturalny ST, język schematów blokowych FBD i język EDP (Easy Device Programming), które można dowolnie łączyć. Programowanie PLC nigdy nie było tak łatwe!

Zastosowania easyE4

Prosty w obsłudze sterownik easyE4 pozwala tworzyć aplikacje, które do tej pory mógł realizować tylko sterownik PLC. Jest doskonałą alternatywą dla klasycznych aparatów elektrycznych, nie tylko ze względu na możliwości ale też na cenę rozwiązania. Już dziś zastąp typowe komponenty elektryczne takie jak:

• zegar astronomiczny - do realizacji zadań sterowania z uwzględnieniem automatycznie obliczanych wschodów / zachodów słońca
• programator czasowy / zegar sterujący - do precyzyjnego załączania obwodów o określonej porze dzięki synchronizacji czasu przez Internet lub antenę DCF77
• klasyczny przekaźnik - gdy w układzie sterowania potrzebny jest styk bezpotencjałowy - easyE4 zastąpi niezależnie od potrzebnego napięcia typowy przekaźnik 12V, czy przekaźnik 230V

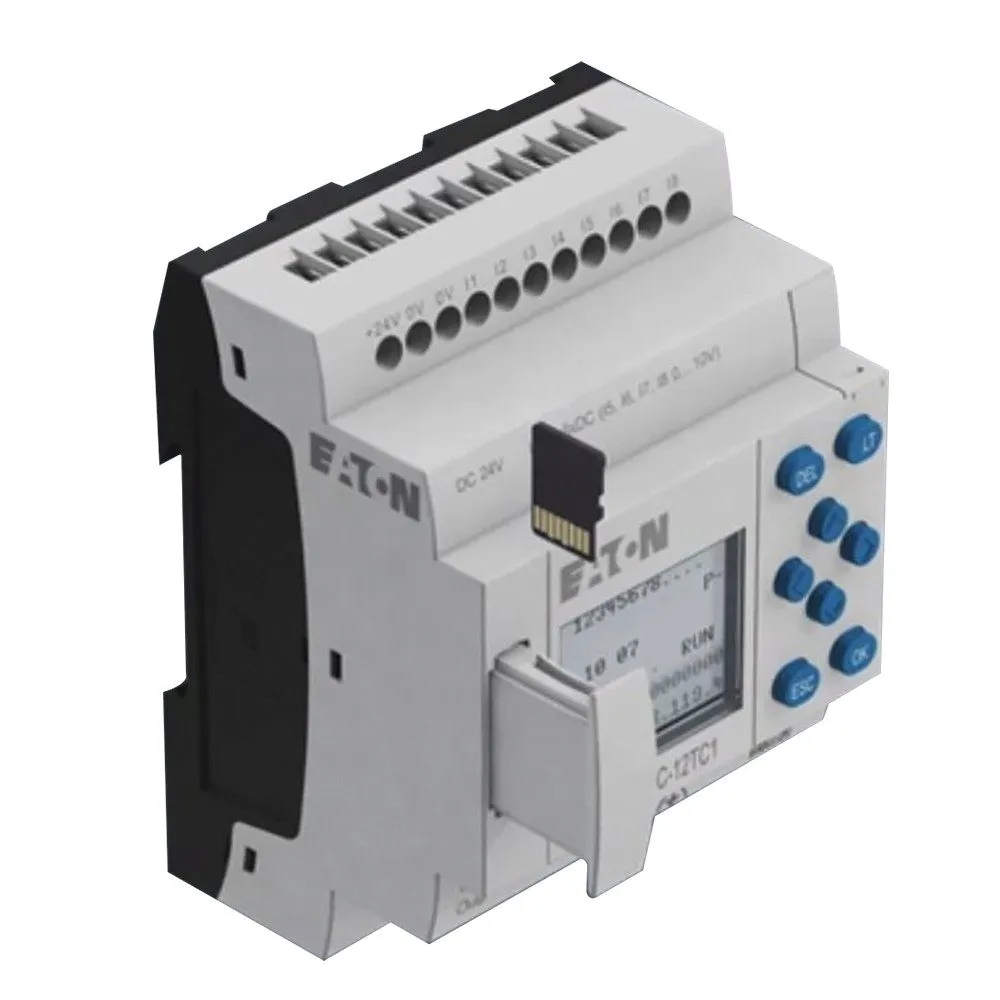

Użyj karty microSD do programowania

Każda jednostka podstawowa wyposażona jest w gniazdo karty microSD. Za pomocą karty microSD istniejące programy można w prosty sposób przesłać do urządzeń, co jest znacznym ułatwieniem na przykład przy produkcji seryjnej. Dodatkowo można załadować też indywidualną grafikę startową, np. logo firmy. Karta SD służy również do rejestracji danych i późniejszej oceny stanów roboczych. Za jej pomocą można też zaktualizować firmware sterownika i modułów we/wy.

Uniwersalne opcje wizualizacji

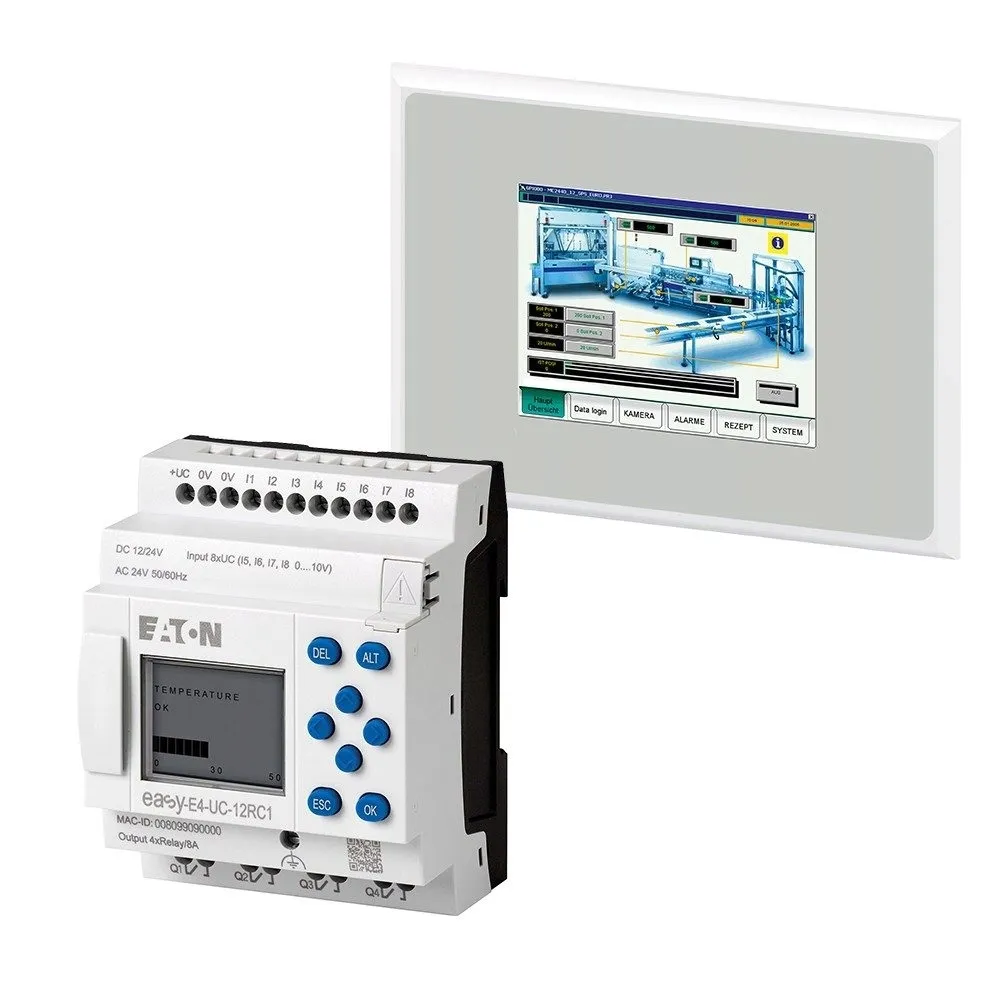

Seria sterowników easyE4 oferuje również wiele opcji wizualizacji w celu optymalnego dostosowania rozwiązania do indywidualnych potrzeb i wymagań klienta. Najwygodniejszą opcją wizualizacji jest zastosowanie sterownika easyE4 w połączeniu z panelem dotykowym 3,5" XV-102-A0-35TQRB-1E4. Wówczas tworzenie graficznych interfejsów odbywa się w programie Galileo. Drugą możliwością wyświetlania lub zmiany tekstów i danych jest zastosowanie wyświetlacza jednostki podstawowej easyE4. Dzięki zintegrowanej funkcji Web Server dane są dostępne również za pośrednictwem wszystkich urządzeń z dostępem do Internetu, takich jak smartfony czy tablety.

Interfejs Ethernet dla rozwiązań IIoT

Sterowniki easyE4 są naprawdę wszechstronne. W ramach jednej sieci NET można połączyć do 8 urządzeń easyE4. Jednakże, zintegrowane z architekturą systemu sterowniki pokazują, co naprawdę potrafią. W połączeniu z innymi produktami z portfolio produktów firmy Eaton, takimi jak XV100 HMI i XC-152 PLC, sterownik easyE4 może być łatwo zintegrowany z Przemysłowym Internetem Rzeczy (IIoT) poprzez zintegrowany interfejs Ethernet. Router służy do przesyłania danych z wszystkich podłączonych urządzeń do chmury, umożliwiając dostęp do nich w dowolnym miejscu i czasie.

Interfejs użytkownika umożliwiający dostęp do sterownika easyE4

JSON API Web Servera easyE4 może być używany do komunikacji poprzez zapytania HTTP-GET. Oznacza to, że do znaczników, ustawień i danych sterownika Eaton easy można uzyskać dostęp w trybie zapisu i odczytu w różnych środowiskach programowania.

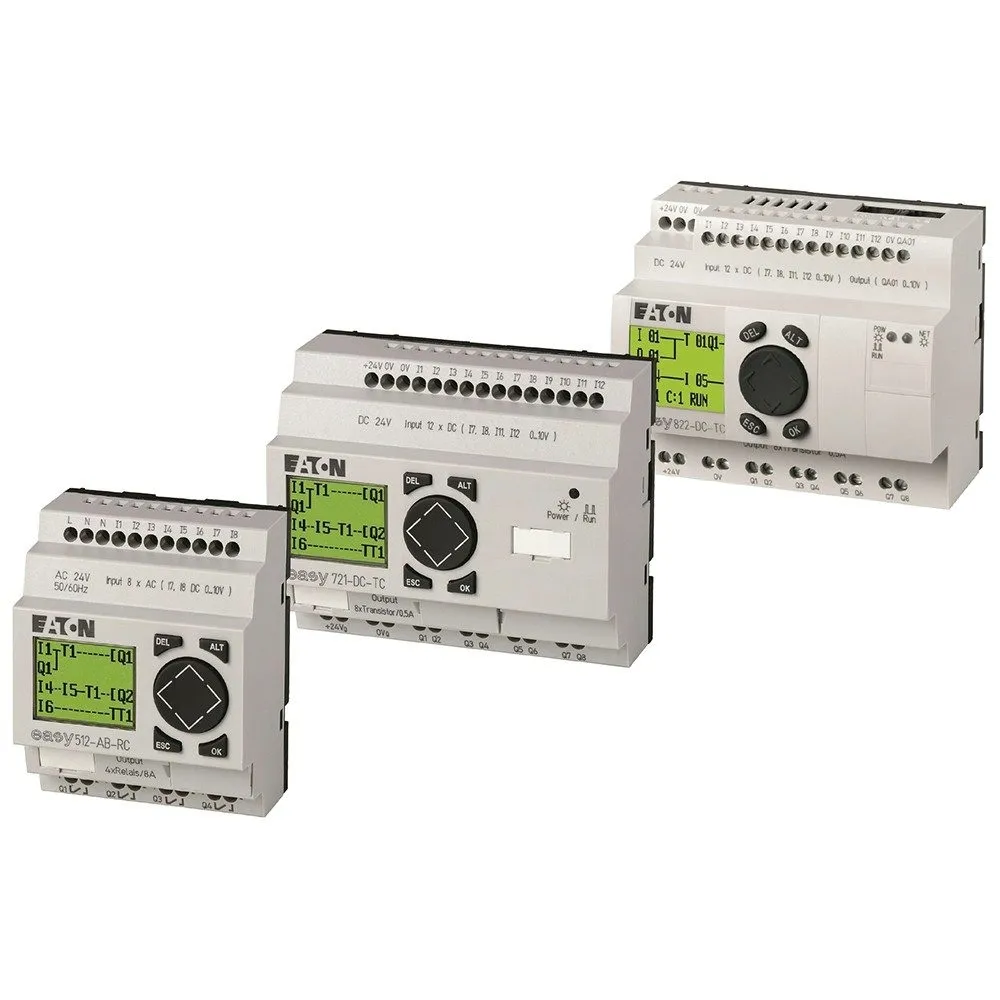

Zastąpiliśmy serię easy500, easy700 i easy800 przy zachowaniu kompatybilności wstecznej

Projekty przygotowane dla wcześniejszej serii w oprogramowaniu easySoft 6 mogą zostać otwarte w najnowszym easySoft 7. Program automatycznie dobiera zamienniki z nowej serii easyE4 i dokonuje konwersji aplikacji – wystarczy wgrać ją do nowej jednostki. Projekty zmienione na easyE4 znacznie zyskują na funkcjonalności, przy zachowaniu tej samej, prostej koncepcji programowania oraz atrakcyjnej ceny finalnego rozwiązania.
